SCT9320STDRDC-DC轉換器芯片介紹-匯超電子

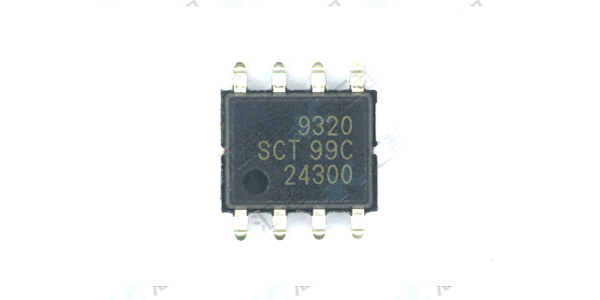

SCT9320STDR是一款降壓DC-DC轉換器芯片。具有高達32V的寬輸入電壓范圍、輸出過壓保護、逐周期峰值電流限制、熱關機保護等功能 。器件采用了薄型SOP-8L封裝。將一個130mΩ高邊MOSFET和一個70mΩ低邊MOSFET集成其內，能夠提供高效的降壓DC-DC轉換。

SCT9320采用峰值電流模式控制與集成補償網絡，使該器件可以通過最小化片外組件來使用數數。該器件還支持具有典型值為20uA的超低電流脈沖跳躍的調制靜止。SCT9320具有±6%的擴頻FSS500kHz開關頻率的抖動范圍和調制率，開關頻率的1/512至降低傳導EMI。

轉換器具有專門設計的柵極驅動器方案，以抵抗在不犧牲MOSFET的情況下實現開關節點振鈴開啟和關閉時間，這進一步擦除了高頻率輻射EMI噪聲引起的MOSFET硬開關。

廣州匯超電子科技有限公司經10余年發展，積累了大量模擬芯片、數字芯片、分立器件采購分銷經驗，本著誠信為本、合作共贏的態度，一直以來堅持做原裝正品芯片，以最合理的價格支持廣大客戶。
