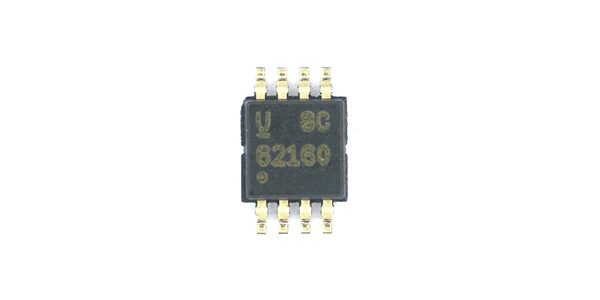

TPS62160DGKR的原理與應用-匯超電子

        TPS62160DGKR是一款簡單的同步降壓DC-DC轉換器，主要用來優化較高功率密度的應用。TPS62160典型的開關頻率值高達2.25MHz，小型電感器也可以允許使用，利用DCS-Control拓?fù)浼夹g(shù)可以實現快速瞬態響應同時也能實現高精度的電壓輸出。TPS62160的寬運行電壓范圍在 3V-17V，對于由鋰離子電池、其他電池以及12V中間電源電軌供電的系統來說最為適用。

        TPS62160的輸出電壓范圍在0.9V-6V，能夠支持高達1A持續輸出的電流。此外電源排序還可以通過配置使能引腳和開漏電源正常狀態引腳來實現。在節能模式下，TPS62160能夠根據輸入電壓自動生成約17μA的靜態電流。檢測到負載較小時可以自動進入節能模式，同時該模式還可以保持整個負載范圍內的高效率。TPS62160在關斷模式下處于關斷狀態，期間的流耗極低，不超過2μA。

      可應用于標準為12V的導軌式電源、單個或者多個鋰離子電池供電的負載點電源，還能用于數碼照相機、攝像機、平板電腦、調制解調器等。
